4.1 DevOps平台.md

DevOps定义(来自维基百科): DevOps(Development和Operations的组合词)是一种重视“软件开发人员(Dev)”和“IT运维技术人员(Ops)”之间沟通合作的文化、运动或惯例。透过自动化“软件交付”和“架构变更”的流程,来使得构建、测试、发布软件能够更加地快捷、频繁和可靠。

公司技术部目前几百人左右吧,但是整个技术栈还是比较落后的,尤其是DevOps、容器这一块,需要将全线打通,当时进来也主要是负责DevOps这一块的工作,应该说也是没怎么做好,其中也走了不少弯路,下面主要是自己踩过的坑吧。

一、自由风格的软件项目

主要还是基于jenkins里面构建一个自由风格的软件项目,当时参考的是阿里的codepipeline,就是对jenkins封装一层,包括创建job、立即构建、获取构建进度等都进行封装,并将需要的东西进行存库,没有想到码代码的时候,一堆的坑,比如: 1.连续点击立即构建,jenkins是不按顺序返回的,(分布式锁解决) 2.跨域调用,csrf,这个还好,不过容易把jenkins搞的无法登录(注意配置,具体可以点击这里) 3.创建job的时候只支持xml格式,还要转换一下,超级坑(xstream强行转换) 4.docker构建的时候,需要挂载宿主机的docker(想过用远程的,但效率不高) 5.数据库与jenkins的job一致性问题,任务创建失败,批量删除太慢(目前没想好怎么解决) 6.由于使用了数据库,需要检测job是否构建完成,为了自定义参数,我们自写了个通知插件,将构建状态返回到kafka,然后管理平台在进行消息处理。

完成了以上的东西,不过由于太过于简单,导致只能进行单条线的CICD,而且CI仅仅实现了打包,没有将CD的过程一同串行起来。简单来说就是,用户点击了构建只是能够打出一个镜像,但是如果要部署到kubernetes,还是需要在应用里手动更换一下镜像版本。总体而言,这个版本的jenkins我们使用的还是单点的,不足以支撑构建量比较大的情况,甚至如果当前服务挂了,断网了,整一块的构建功能都不能用。

<project>
    <actions/>
    <description>xxx</description>
    <properties>
        <hudson.model.ParametersDefinitionProperty>
            <parameterDefinitions>
                <hudson.model.TextParameterDefinition>
                    <name>buildParam</name>
                    <defaultValue>v1</defaultValue>
                </hudson.model.TextParameterDefinition>
                <hudson.model.TextParameterDefinition>
                    <name>codeBranch</name>
                    <defaultValue>master</defaultValue>
                </hudson.model.TextParameterDefinition>
            </parameterDefinitions>
        </hudson.model.ParametersDefinitionProperty>
    </properties>
    <scm class="hudson.plugins.git.GitSCM">
        <configVersion>2</configVersion>
        <userRemoteConfigs>
            <hudson.plugins.git.UserRemoteConfig>
                <url>http://xxxxx.git</url>
                <credentialsId>002367566a4eb4bb016a4eb723550054</credentialsId>
            </hudson.plugins.git.UserRemoteConfig>
        </userRemoteConfigs>
        <branches>
            <hudson.plugins.git.BranchSpec>
                <name>${codeBranch}</name>
            </hudson.plugins.git.BranchSpec>
        </branches>
        <doGenerateSubmoduleConfigurations>false</doGenerateSubmoduleConfigurations>
        <extensions/>
    </scm>
    <builders>
        <hudson.tasks.Shell>
            <command>ls</command>
        </hudson.tasks.Shell>
        <hudson.tasks.Maven>
            <targets>clean package install -Dmaven.test.skip=true</targets>
            <mavenName>mvn3.5.4</mavenName>
        </hudson.tasks.Maven>
        <com.cloudbees.dockerpublish.DockerBuilder>
            <server>
                <uri>unix:///var/run/docker.sock</uri>
            </server>
            <registry>
                <url>http://xxxx</url>
            </registry>
            <repoName>xxx/xx</repoName>
            <forcePull>true</forcePull>
            <dockerfilePath>Dockerfile</dockerfilePath>
            <repoTag>${buildParam}</repoTag>
            <skipTagLatest>true</skipTagLatest>
        </com.cloudbees.dockerpublish.DockerBuilder>
    </builders>
    <publishers>
        <com.xxxx.notifications.Notifier/>
    </publishers>
</project>

二、优化之后的CICD

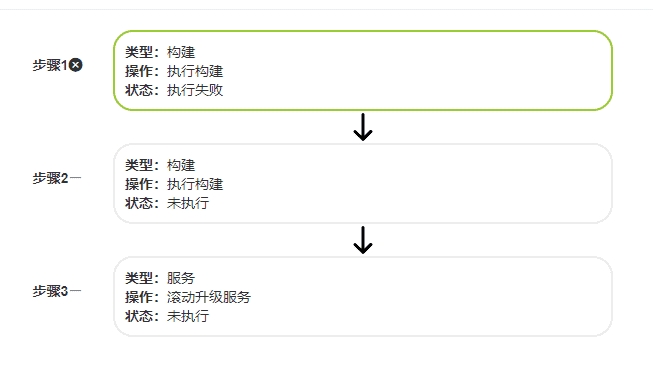

上面的过程也仍然没有没住DevOps的流程,人工干预的东西依旧很多,由于上级急需产出,所以只能将就着继续下去。我们将构建、部署每个当做一个小块,一个CICD的过程可以选择构建、部署,花了很大的精力,完成了串行化的别样的CICD。 以下图为例,整个流程的底层为:paas平台-jenkins-kakfa-管理平台(选择cicd的下一步)-kafka-cicd组件调用管理平台触发构建-jenkins-kafka-管理平台(选择cicd的下一步)-kafka-cicd组件调用管理平台触发部署。

目前实现了串行化的CICD构建部署,之后考虑实现多个CICD并行,并且一个CICD能够调用另一个CICD,实际运行中,出现了一大堆问题。由于经过的组件太多,一次cicd的运行报错,却很难排查到问题出现的原因,业务方的投诉也开始慢慢多了起来,只能说劝导他们不要用这个功能。

没有CICD,就无法帮助公司上容器云,无法合理的利用容器云的特性,更无法走上云原生的道路。于是,我们决定另谋出路。

三、调研期

由于之前的CICD问题太多,特别是经过的组件太多了,导致出现问题的时候无法正常排查,为了能够更加稳定可靠,还是决定了要更换一下底层。 我们重新审视了下pipeline,觉得这才是正确的做法,可惜不知道如果做成一个产品样子的东西,用户方Dockerfile都不怎么会写,你让他写一个Jenkinsfile?不合理!在此之外,我们看到了serverless jenkins、谷歌的tekton。 GitLab-CICD Gitlab中自带了cicd的工具,需要配置一下runner,然后配置一下.gitlab-ci.yml写一下程序的cicd过程即可,构建镜像的时候我们使用的是kaniko,整个gitlab的cicd在我们公司小项目中大范围使用,但是学习成本过高,尤其是引入了kaniko之后,还是寻找一个产品化的CICD方案。

分布式构建jenkins x 首先要解决的是多个构建同时运行的问题,很久之前就调研过jenkins x,它必须要使用在kubernetes上,由于当时官方文档不全,而且我们的DevOps项目处于初始期,所有没有使用。jenkins的master slave结构就不多说了。jenkins x应该说是个全家桶,包含了helm仓库、nexus仓库、docker registry等,代码是jenkins-x-image

serverless jenkins 好像跟谷歌的tekton相关,用了下,没调通,只能用于GitHub。感觉还不如直接使用tekton。

阿里云云效 提供了图形化配置DevOps流程,支持定时触发,可惜没有跟gitlab触发结合,如果需要个公司级的DevOps,需要将公司的jira、gitlab、jenkins等集合起来,但是图形化jenkins pipeline是个特别好的参考方向,可以结合阿里云云效来做一个自己的DevOps产品。

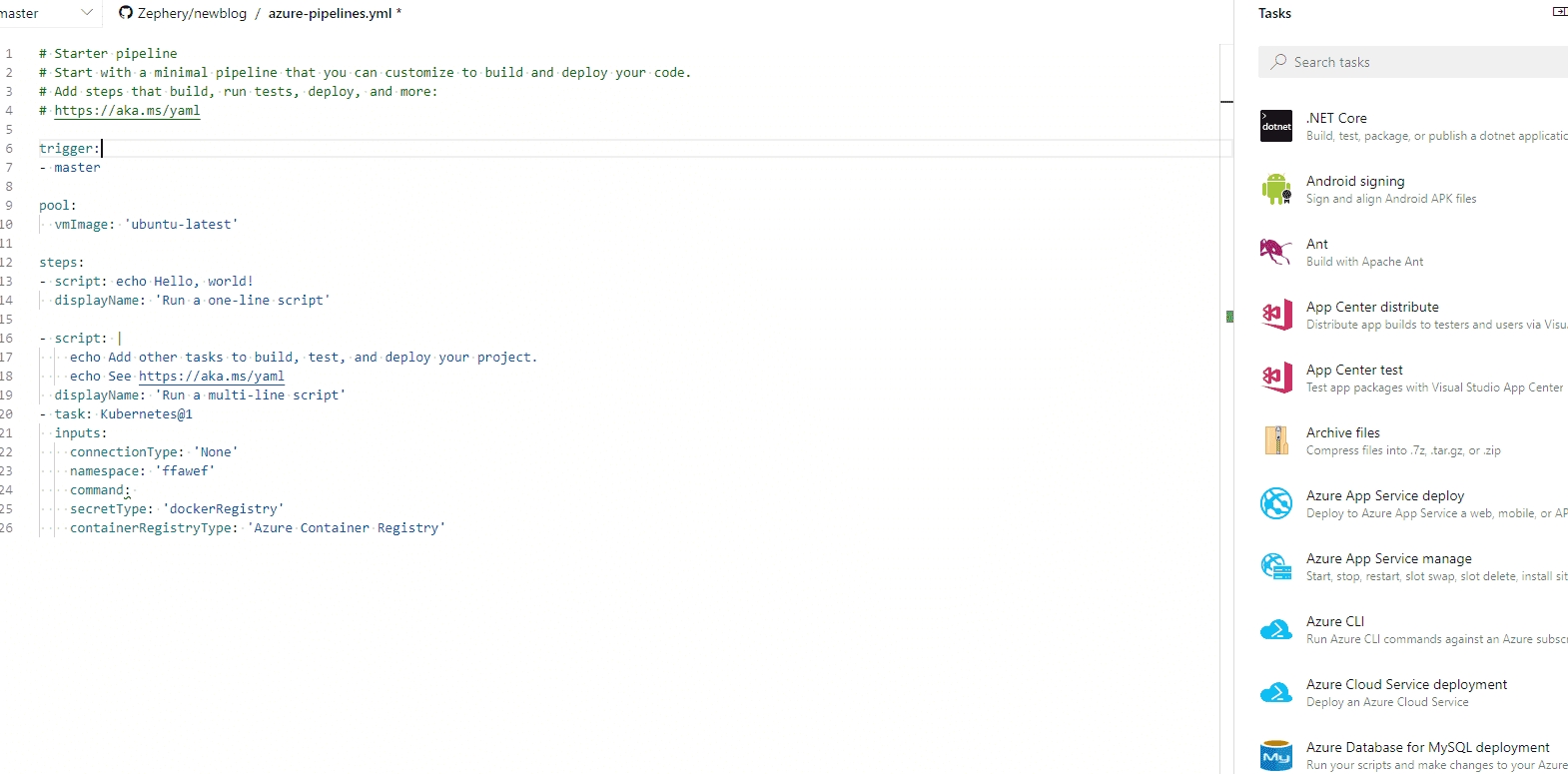

微软Pipeline 微软也是提供了DevOps解决方案的,也是提供了yaml格式的写法,即:在右边填写完之后会转化成yaml。如果想把DevOps打造成一款产品,这样的设计显然不是最好的。

谷歌tekton kubernetes的官方cicd,目前已用于kubernetes的release发版过程,目前也仅仅是与GitHub相结合,gitlab无法使用,全过程可使用yaml文件来创建,跑起来就是类似kubernetes的job一样,用完即销毁,可惜目前比较新,依旧处于alpha版本,无法用于生产。有兴趣可以参考下:Knative 初体验:CICD 极速入门

四、产品化后的DevOps平台

在调研DockOne以及各个产商的DevOps产品时,发现,真的只有阿里云的云效才是真正比较完美的DevOps产品,用户不需要知道pipeline的语法,也不需要掌握kubernetes的相关知识,甚至不用写yaml文件,对于开发、测试来说简直就是神一样的存在了。云效对小公司(创业公司)免费,但是有一定的量之后,就要开始收费了。在调研了一番云效的东西之后,发现云效也是基于jenkins x改造的,不过阿里毕竟人多,虽然能约莫看出是pipeline的语法,但是阿里彻底改造成了能够使用yaml来与后台交互。 下面是以阿里云的云效界面以及配合jenkins的pipeline语法来讲解:

4.1 Java代码扫描

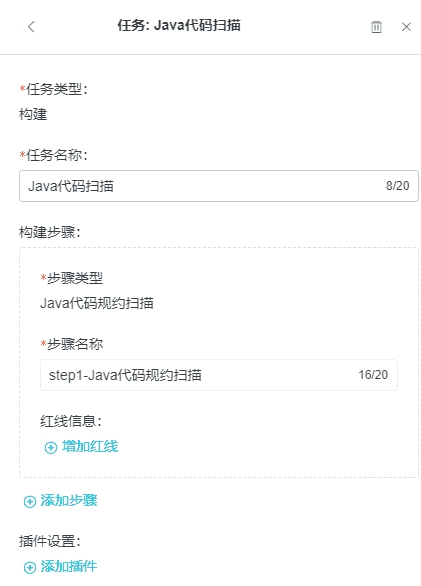

PMD是一款可拓展的静态代码分析器它不仅可以对代码分析器,它不仅可以对代码风格进行检查,还可以检查设计、多线程、性能等方面的问题。阿里云的是简单的集成了一下而已,对于我们来说,底层使用了sonar来接入,所有的代码扫描结果都接入了sonar。

stage('Clone') {
    steps{
        git branch: 'master', credentialsId: 'xxxx', url: "xxx"
    }
}
stage('check') {
    steps{
        container('maven') {
            echo "mvn pmd:pmd"
        }
    }
}

4.2 Java单元测试

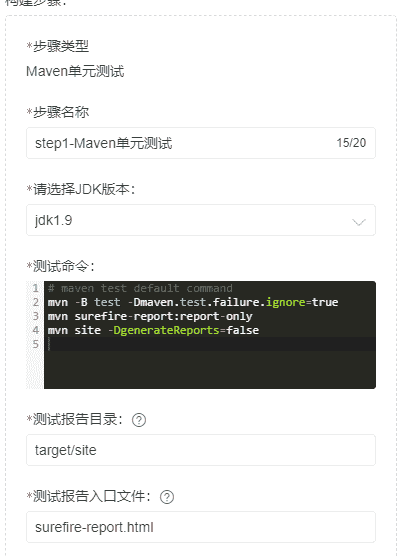

Java的单元测试一般用的是Junit,在阿里云中,使用了surefire插件,用来在maven构建生命周期的test phase执行一个应用的单元测试。它会产生两种不同形式的测试结果报告。我这里就简单的过一下,使用"mvn test"命令来代替。


stage('Clone') {
    steps{
        echo "1.Clone Stage"
        git branch: 'master', credentialsId: 'xxxxx', url: "xxxxxx"
    }
}
stage('test') {
    steps{
        container('maven') {
            sh "mvn test"
        }
    }
}

4.3 Java构建并上传镜像

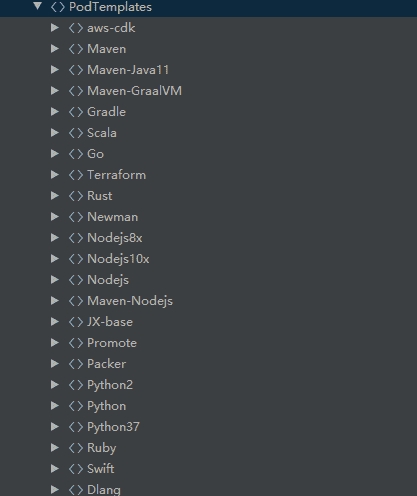

镜像的构建比较想使用kaniko,尝试找了不少方法,到最后还是只能使用dind(docker in docker),挂载宿主机的docker来进行构建,如果能有其他方案,希望能提醒下。目前jenkins x使用的是dind,挂载的时候需要配置一下config.json,然后挂载到容器的/root/.docker目录,才能在容器中使用docker。

为什么不推荐dind:挂载了宿主机的docker,就可以使用docker ps查看正在运行的容器,也就意味着可以使用docker stop、docker rm来控制宿主机的容器,虽然kubernetes会重新调度起来,但是这一段的重启时间极大的影响业务。


stage('下载代码') {
    steps{
        echo "1.Clone Stage"
        git branch: 'master', credentialsId: 'xxxxx', url: "xxxxxx"
        script {
            build_tag = sh(returnStdout: true, script: 'git rev-parse --short HEAD').trim()
        }
    }
}
stage('打包并构建镜像') {
    steps{
        container('maven') {
            echo "3.Build Docker Image Stage"
            sh "mvn clean install -Dmaven.test.skip=true"
            sh "docker build -f xxx/Dockerfile -t xxxxxx:${build_tag} ."
            sh "docker push xxxxxx:${build_tag}"
        }
    }
}

4.4 部署到阿里云k8s

CD过程有点困难,由于我们的kubernetes平台是图形化的,类似于阿里云,用户根本不需要自己写deployment,只需要在图形化界面做一下操作即可部署。对于CD过程来说,如果应用存在的话,就可以直接替换掉镜像版本即可,如果没有应用,就提供个简单的界面让用户新建应用。当然,在容器最初推行的时候,对于用户来说,一下子需要接受docker、kubernetes、helm等概念是十分困难的,不能一个一个帮他们写deployment这些yaml文件,只能用helm创建一个通用的spring boot或者其他的模板,然后让业务方修改自己的配置,每次构建的时候只需要替换镜像即可。

def tmp = sh (
    returnStdout: true,
    script: "kubectl get deployment -n ${namespace} | grep ${JOB_NAME} | awk '{print \$1}'"
)
//如果是第一次,则使用helm模板创建,创建完后需要去epaas修改pod的配置
if(tmp.equals('')){
    sh "helm init --client-only"
    sh """helm repo add mychartmuseum http://xxxxxx \
                       --username myuser \
                       --password=mypass"""
    sh """helm install --set name=${JOB_NAME} \
                       --set namespace=${namespace} \
                       --set deployment.image=${image} \
                       --set deployment.imagePullSecrets=${harborProject} \
                       --name ${namespace}-${JOB_NAME} \
                       mychartmuseum/soa-template"""
}else{
    println "已经存在,替换镜像"
    //epaas中一个pod的容器名称需要带上"-0"来区分
    sh "kubectl set image deployment/${JOB_NAME} ${JOB_NAME}-0=${image} -n ${namespace}"
}

4.5 整体流程

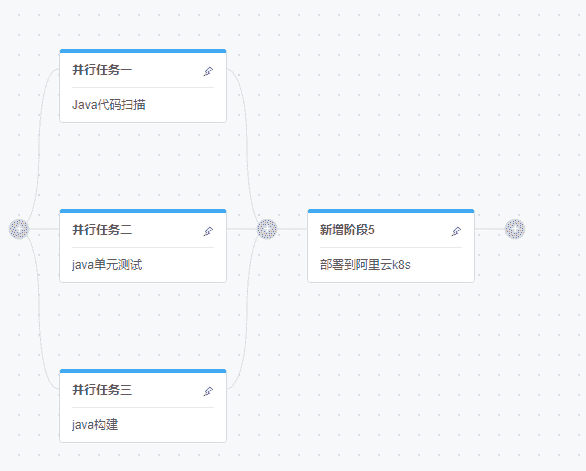

代码扫描,单元测试,构建镜像三个并行运行,等三个完成之后,在进行部署

pipeline:

pipeline {
    agent {
        label "jenkins-maven"
    }
    stages{
        stage('代码扫描,单元测试,镜像构建'){
            parallel {
                stage('并行任务一') {
                    agent {
                        label "jenkins-maven"
                    }
                    stages('Java代码扫描') {
                        stage('Clone') {
                            steps{
                                git branch: 'master', credentialsId: 'xxxxxxx', url: "xxxxxxx"
                            }
                        }
                        stage('check') {
                            steps{
                                container('maven') {
                                    echo "$BUILD_NUMBER"
                                }
                            }
                        }
                    }
                }
                stage('并行任务二') {
                    agent {
                        label "jenkins-maven"
                    }
                    stages('Java单元测试') {
                        stage('Clone') {
                            steps{
                                echo "1.Clone Stage"
                                git branch: 'master', credentialsId: 'xxxxxxx', url: "xxxxxxx"
                            }
                        }
                        stage('test') {
                            steps{
                                container('maven') {
                                    echo "3.Build Docker Image Stage"
                                    sh "mvn -v"
                                }
                            }
                        }
                    }
                }
                stage('并行任务三') {
                    agent {
                        label "jenkins-maven"
                    }
                    stages('java构建镜像') {
                        stage('Clone') {
                            steps{
                                echo "1.Clone Stage"
                                git branch: 'master', credentialsId: 'xxxxxxx', url: "xxxxxxx"
                                script {
                                    build_tag = sh(returnStdout: true, script: 'git rev-parse --short HEAD').trim()
                                }
                            }
                        }
                        stage('Build') {
                            steps{
                                container('maven') {
                                    echo "3.Build Docker Image Stage"
                                    sh "mvn clean install -Dmaven.test.skip=true"
                                    sh "docker build -f epaas-portal/Dockerfile -t hub.gcloud.lab/rongqiyun/epaas:${build_tag} ."
                                    sh "docker push hub.gcloud.lab/rongqiyun/epaas:${build_tag}"
                                }
                            }
                        }
                    }
                }
            }
        }
        stage('部署'){
            stages('部署到容器云') {
                stage('check') {
                    steps{
                        container('maven') {
                            script{
                                if (deploy_app == "true"){
                                    def tmp = sh (
                                        returnStdout: true,
                                        script: "kubectl get deployment -n ${namespace} | grep ${JOB_NAME} | awk '{print \$1}'"
                                    )
                                    //如果是第一次,则使用helm模板创建,创建完后需要去epaas修改pod的配置
                                    if(tmp.equals('')){
                                        sh "helm init --client-only"
                                        sh """helm repo add mychartmuseum http://xxxxxx \
                                                           --username myuser \
                                                           --password=mypass"""
                                        sh """helm install --set name=${JOB_NAME} \
                                                           --set namespace=${namespace} \
                                                           --set deployment.image=${image} \
                                                           --set deployment.imagePullSecrets=${harborProject} \
                                                           --name ${namespace}-${JOB_NAME} \
                                                           mychartmuseum/soa-template"""
                                    }else{
                                        println "已经存在,替换镜像"
                                        //epaas中一个pod的容器名称需要带上"-0"来区分
                                        sh "kubectl set image deployment/${JOB_NAME} ${JOB_NAME}-0=${image} -n ${namespace}"
                                    }
                                }else{
                                    println "用户选择不部署代码"
                                }
                            }
                        }
                    }
                }
            }
        }
    }
}

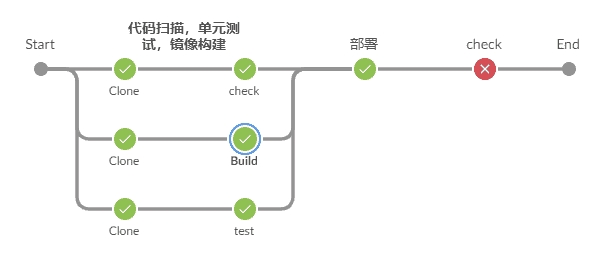

在jenkins x中查看:

4.4 日志

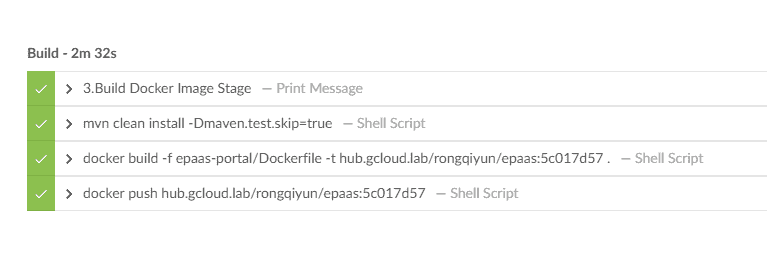

jenkins blue ocean步骤日志:

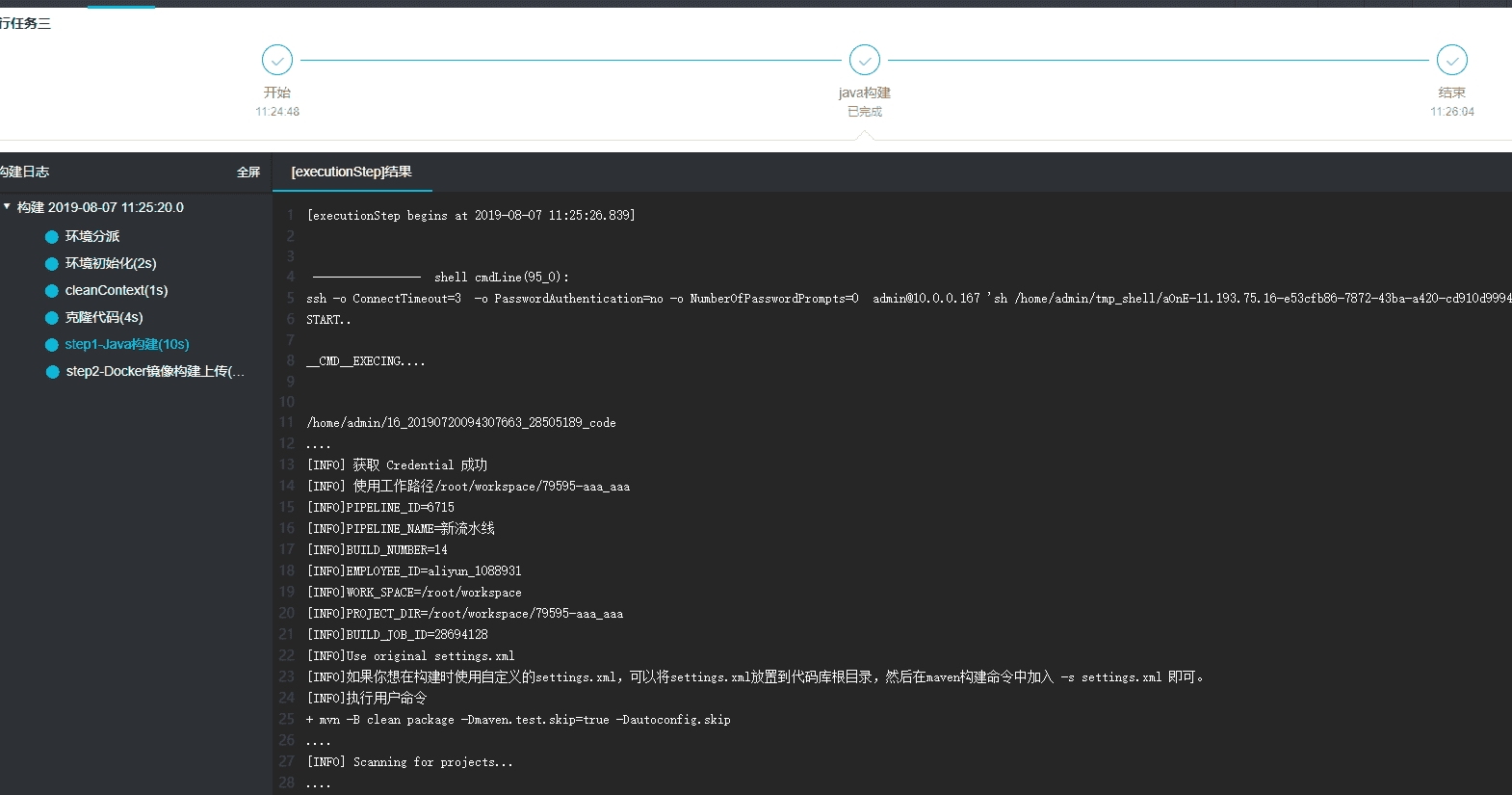

云效中的日志:

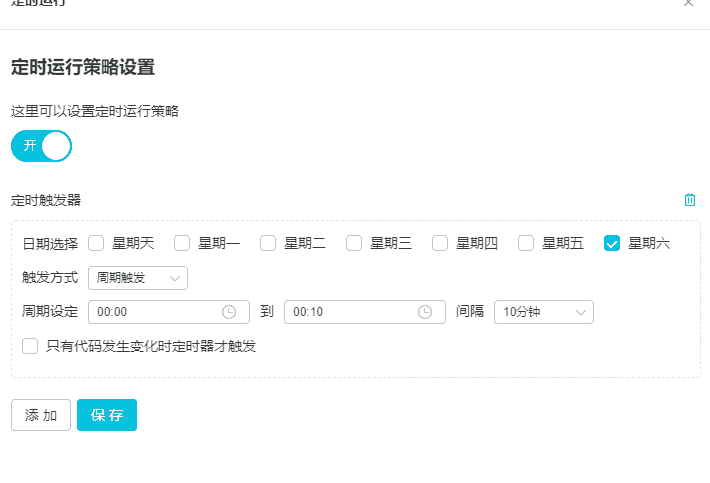

4.5 定时触发

    triggers {
        cron('H H * * *') //每天
    }

五、其他

5.1 Gitlab触发

pipeline中除了有对于时间的trigger,还支持了gitlab的触发,需要各种配置,不过如果真的对于gitlab的cicd有要求,直接使用gitlab-ci会更好,我们同时也对gitlab进行了runner的配置来支持gitlab的cicd。gitlab的cicd也提供了构建完后即销毁的过程。

六、总结

功能最强大的过程莫过于自己使用pipeline脚本实现,选取最适合自己的,但是对于一个公司来说,如果要求业务方来掌握这些,特别是IT流动性大的时候,既需要重新培训,同个问题又会被问多遍,所以,只能将DevOps实现成一个图形化的东西,方便,简单,相对来说功能还算强大。

DevOps最难的可能都不是以上这些,关键是让用户接受,容器云最初推行时,公司原本传统的很多发版方式都需要进行改变,有些业务方不愿意改,或者有些代码把持久化的东西存到了代码中而不是分布式存储里,甚至有些用户方都不愿意维护老代码,看都不想看然后想上容器,一个公司在做技术架构的时候,过于混乱到最后填坑要么需要耗费太多精力甚至大换血。

最后,DevOps是云原生的必经之路!!!
